FT-8200系列自動四探針粉末電阻率測試儀（多功能型）
發布時間： 2024-12-10 15:09:14 點擊： 6705
FT-8200系列雙電四探針粉末電阻率測試儀
FT-8200 Double current four probe powder resistivity test system
功能概述：Functional overview
1. 方阻測量范圍、可測量到-5次方或-6次方
2. 采用集成電路模塊；一體化結構設計.
3. USB，232通訊接口，直流恒流源 ，
4. 四點探針法測量模式，
5. 采用PC軟件操作，
6. 自動測試過程數據曲線及圖譜分析
7. 報表生成，存儲，打印
工作原理：
放置于固體模具中的粉末樣品收到壓力的變化，從而體積被壓縮，在壓縮的過程中，實時測量粉末樣品受到壓力后，體積變化過程中電阻，電阻率，電導率的變化，直至壓實至穩定體積狀態；即空隙率很小接近于零.
解決粉體樣品無法壓片成型或壓片后取出測量帶來的人為誤差.
應用說明：
粉體受到壓縮直至平穩時，粉體空隙率小，壓實密度接近于真密度狀態，則此時測試出來的粉末電導率為接近于理論值.
1. 描述了粉體在壓縮體積變化過程中，電性能的變化趨勢.
2. 描述粉體壓縮后壓力減少過程中粉體因自身特性內聚力反彈形變或恢復過程變化曲線圖譜.
3.鋰離子電池用炭復合磷酸鐵鋰正極材料電阻率的測量.
4.四探針法測量的導體或半導體粉末材料的分析與檢測.
參照標準： Standard
1）四探針測試儀參照GB/T 1551、GB/T1552-1995，ASTM F84美國A.S.T.M 標準。
2）四探針法粉末測試平臺參照GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電導率的測定方法中用于仲裁方法的四探針法要求制作.
適用范圍：Scope of application
1.應用于鋰離子電池用炭復合磷酸鐵鋰正極材料.
2.采用四探針法測量的導體或半導體粉末材料
3.石墨類粉狀材料電阻率的測量.
4.用于企業品質檢測；研發部門，大中專院校；科研院所；及質量檢測機構.
參數資料Parameters
規格型號
FT-7200A
FT-8200A
FT-8200B
FT-8200D
1.方塊電阻
10^-5～2×10^5Ω/□
10^-6～2×10^5Ω/□
10^-4～1×10^7Ω/□
2.電阻率
10^-6～2×10^6Ω-cm
10^-7～2×10^6Ω-cm
10^-5～2×10^8Ω-cm
3.電導率
5×10^-6～10^6ms/cm
5×10^-6～10^7ms/cm
5×10^-8～10^5ms/cm
4.測試電流
0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA
10μA，100μA，1mA，10mA，100 mA、1000mA
10mA ---200pA
5.PC軟件界面
電阻、電阻率、方阻、溫度、單位切換、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、圖譜顯示，壓力設定，壓強，報表導出，波形刷新，時間設定，啟動、停止、運行、壓實密度.
6.模具
模具可選配以下一種規格：13mm；16mm；20mm；如不選配，則廠家依據壓力量程自動配置
7.壓力量程選購
a.200kg ；b.300kg；
c.500kg； d.1000kg； e.2000kg
8.樣品厚度
自動實時高度測量范圍：0.005-30mm
9.測試方式
a.四點探針法 b.自動測量 C.PC軟件運行界面
10.誤差
3%； 重復性誤差2%以內（平均性誤差，人為因數外）
注明FT-8200D ≤5%-10%以內（因材料差異不同影響）
11.標配外選購
a.電腦和打印機依據客戶要求配置； b.計量證書1份
標準配置外訂購明細
指儀器在標準配置外的，部件備件、耗材及服務項目的額外個性化需求訂購明細清單
1.儀器出口他國時，建議在標準配置外在附屬增購標準備件及耗材滿足3-5年時間的需求.
2.儀器高頻率使用對耗材損耗及易損備件的更換，建議訂購庫存1-5組，以備不時之需.
3.服務項目隨儀器訂購解決繁瑣采購流程及企業成本；如第三方的計量；儀器質保到期保養維修；
技術升級等，通過廠商提供的代理計量，延保服務，驗證服務，樣品測試服務等服務解決方案執行
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
8200-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
06A |
四探針測試平臺 |
套 |
1 |
含探頭1個 |
|
4 |
06B |
四探針探頭 |
個 |
1 |
直線型 |
|
5 |
340-TTZ |
鍍金彈簧銅針4根 |
組 |
1 |
4根為一組 |
|
6 |
340-WTZ |
彈簧鎢針4根 |
組 |
1 |
4根為一組 |
|
7 |
301-GDXJ |
厚度校準件 |
個 |
1 |
|
|
8 |
SCXCQ |
手持吸塵器 |
套 |
1 |
|
|
9 |
8200-RJ |
分析軟件 |
套 |
1 |
|
|
10 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
11 |
8200-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
|
|
延保服務 |
年 |
1-3 |
|

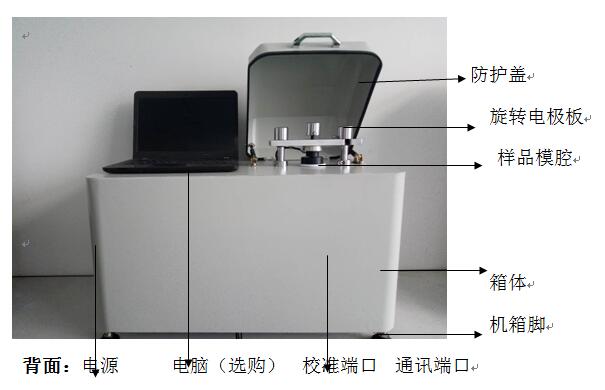

整機示意圖
步驟及流程
1.運行清零
2.將稱重樣品
3.固定上電極旋鈕.
4.軟件設置測試參數. 運行
5.測試數據圖譜及過程數據生成報表.
6. 樣品脫模
7. 測試結束.
優點描述：
1. PC軟件分析
2. 重復性誤差2%.
3. 粉末壓縮位移變化采集至千分位.
4. 自帶校準功能.
5. 測試量程及低阻值測量范圍.
6. 吸塵系統
7. 配置標準校準件.
8. 具有防塵、防腐保護蓋.

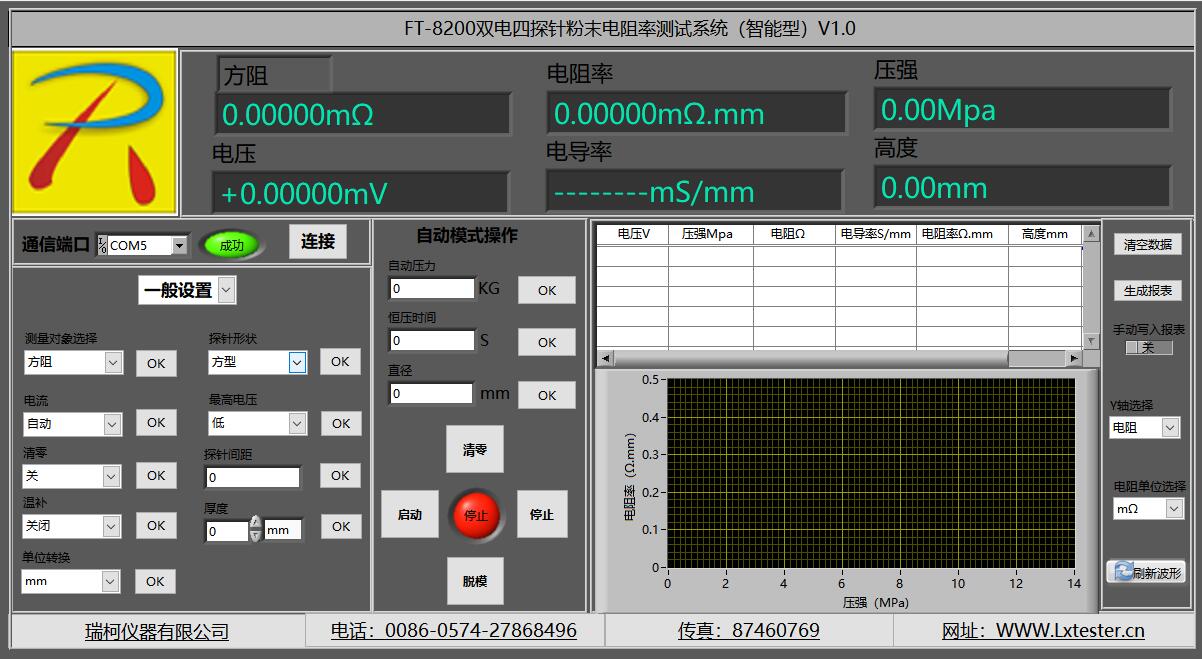

軟件操作界面圖

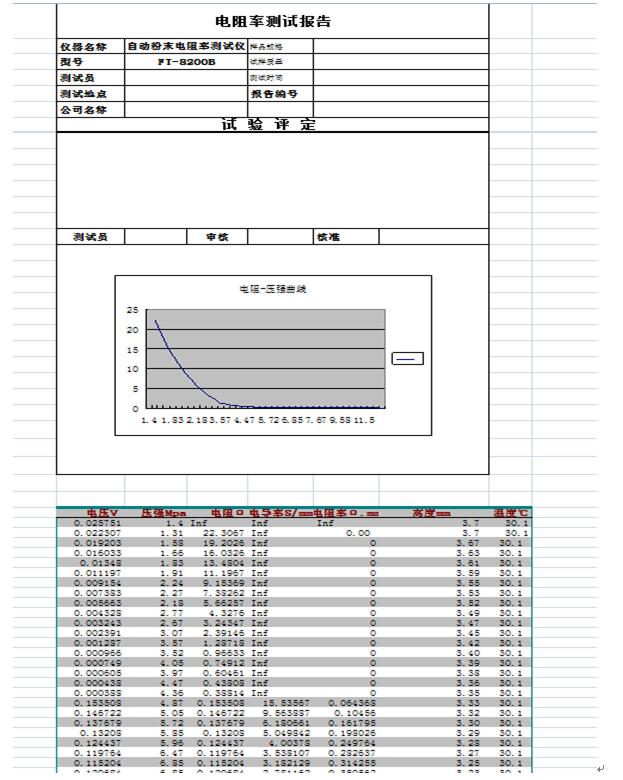

測試報表樣本
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，粉末電導率測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
---解決粉體表征：
流與不流分析 ；粒度；水分；體積分析；電導性、靜電電荷分析.
----我們一直在做：
研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服務.
